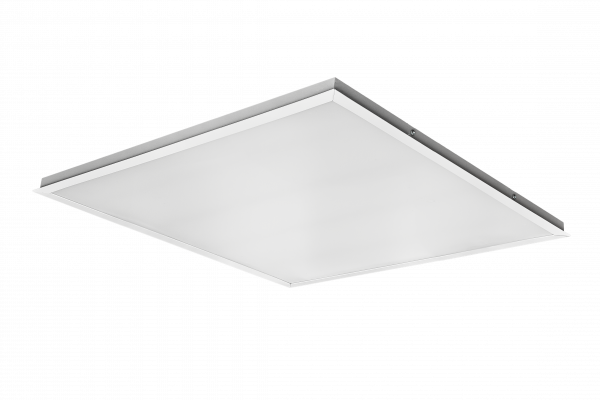

Hightech-50/opal-sand 595х595 (IP54, 4000К, белый) c БАП на 1 час VS

*более точные технические и световые характеристики указаны в ies-файлах на сайте в разделе «Тех.информация»

Светильники могут поставляться в исполнении с блоком аварийного питания на 1 и 3 часа. По согласованию с заказчиком БАП может быть размещен как внутри корпуса светильника, так и в выносном боксе для быстрой замены и обслуживания источника питания.

Назначение

Светильники серии предназначены для общего освещения общественных помещений, торговых и офисных центров, общеобразовательных учреждений, медицинских учреждений, чистых помещений.

Конструкция и размеры светильника серии HIGHTECH/ХАЙТЕК позволяют устанавливать его как в подвесные системы типа «Армстронг», так и на поверхность потолка, как накладной светильник. Возможен монтаж на подвесах.

Описание

Светодиодные светильники серии HIGHTECH/ХАЙТЕК — это правильная реализация понятия «Универсальный светильник». Они могут устанавливаться в ячейку потолка «Армстронг», крепиться на горизонтальную или вертикальную поверхность, подвешиваться на тросах. Все это доступно для любого серийного изделия HIGHTECH/ХАЙТЕК стандартной модификации. Предварительной разборки и сложных подготовительных операций для этого не требуется. В основе конструктива лежит легкое алюминиевое шасси с качественным теплоотводом, окрашенное порошковой эмалью. Подключение к сети ~ 230 В осуществляется с помощью выведенного кабеля с зачищенными и залуженными выводами. Светильники доступны в исполнении IP40 и IP54. Изделия соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и имеют все необходимые сертификаты. Гарантия на светильник составляет 5 лет.
Предусмотрена возможность порошковой покраски корпуса.


Сведения о безопасности светильников и сертификатах соответствия

Изделия соответствуют требованиям:

• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
• TP TC 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники радиоэлектроники»

Имеются сертификаты соответствия выданные на основании лабораторных проверок в официальных испытательных центрах.

Протоколы испытаний

HIGHTECH-76/OPAL-SAND 595х1195

HIGHTECH-76/OPAL-SAND 295х1195

HIGHTECH-50/OPAL-SAND

HIGHTECH-38/OPAL-SAND 295х1195

HIGHTECH-38/OPAL-SAND 595х595

HIGHTECH-30/OPAL-SAND

Особенности монтажа

Конструкция и размеры светильника серии HIGHTECH/ХАЙТЕК позволяют устанавливать его как в подвесные системы типа «Армстронг», так и на поверхность потолка, как накладной светильник. Возможен монтаж на подвесах.

Установка в подвесные потолочные системы «Армстронг»

• Вынуть светильник из упаковки
• Подключить кабель питания светильника к сети переменного тока 230 В, 50/60 Гц согласно цветовой маркировке проводов (фаза (L) – коричневый, ноль (N) – синий, земля – жёлто-зелёный)
• Поместить светильник в ячейку подвесного потолка

Установка на опорную поверхность,

• Вынуть светильник из упаковки
• Вынуть декоративные заглушки угловых крепежных элементов
• Подключить кабель питания светильника к сети переменного тока 230 В, 50/60 Гц согласно цветовой маркировке проводов (фаза (L) – коричневый, ноль (N) – синий, земля – жёлто-зелёный)
• Закрепить светильник к потолку через отверстия в угловых крепежных элементах шурупами или саморезами согласно типу монтажной поверхности. Диаметр отверстий в угловых крепежных элементах равен 5 мм
• Установить декоративные заглушки

Крепление на подвесах

• Вынуть светильник из упаковки
• Вынуть декоративные заглушки угловых крепежных элементов
• Вставить подвесной крепеж в отверстия угловых крепежных элементов
• Установить декоративные заглушки
• Присоединить подвесную систему к несущему элементу или потолку
• Подключить кабель питания светильника к сети переменного тока 230 В, 50/60 Гц согласно цветовой маркировке проводов (фаза (L) – коричневый, ноль (N) – синий, земля – жёлто-зелёный)

Чертеж и габаритные размеры

Паллетирование

На одном европаллете (1,2мх0,8м) помещается:

HIGHTECH-32/50 (габ. упаковки 610x610x50мм.): 60 шт.
HIGHTECH-64 (габ. упаковки 610x1220x50мм.): 20 шт.

Вид в интерьере

Сведения об утилизации

Светильники серии HIGHTECH/ХАЙТЕК не содержат дорогостоящих и токсичных материалов и не требуют особых условий утилизации.


Комплект поставки

В комплект поставки входят:

• Светильник в сборе – 1 шт.
• Паспорт – 1 шт.
• Упаковка – 1 шт

Хранение

Хранение светильников осуществляется в упаковке изготовителя. Светильники должны храниться в сухих помещениях с температурой воздуха от плюс 5 до плюс 40 °С. Хранение осуществляется по ГОСТ 15150-69.

Срок сохраняемости – 3 года с даты изготовления.


Гарантийные обязательства

• Гарантийный срок составляет 5 лет со дня продажи, при соблюдении потребителем условий эксплуатации, но не более 64 месяца с даты изготовления
• В случае выхода светильника из строя во время гарантийного срока, при соблюдении правил эксплуатации, производитель гарантирует замену или ремонт светильника
• Срок службы светильников не менее 10 лет

IES-файлы

Дополнительная информация по серии светильников HIGHTECH/ХАЙТЕК

Команда инженеров ЗАО «Центрстройсвет» с гордостью представляет обновленную серию светильников HIGHTECH/ХАЙТЕК. В основу философии обновленной серии светильников положен современный принцип проектирования и производства высокотехнологичного необслуживаемого осветительного оборудования с длительным сроком эксплуатации. Этот подход нашел отражение в конструкции шасси, дизайне, технологии обеспечения защиты, примененных материалах и комплектующих. В результате потребителю предлагается осветительное оборудование серийного производства с недостижимыми ранее потребительскими и эксплуатационными свойствами в данном ценовом диапазоне.

Светильники серии HIGHTECH/ХАЙТЕК построены на основе сверхлегкого и жесткого алюминиевого шасси покрытого порошковой эмалью. Такой метод обработки позволяет сделать шасси светильника устойчивым как к механическим так и к климатическим воздействиям. Высокая теплопроводность алюминия способна обеспечить оптимальный тепловой режим работы электронных компонентов светильника в сложных климатических условиях, например в южных регионах нашей страны.

Элементная база, использованная при производстве светодиодных источников света, блока питания, применяемые рассеиватели с высокой устойчивостью к световой и химической деградации, сделали возможным расширить гарантийный срок до 5 лет и оставаться уверенным, что и после него светильник будет работать без отказов.

Минимальный класс защиты устройства IP 40 обеспечивается особым технологическим процессом и конструктивной особенностью, являющейся собственной разработкой компании. Он может легко быть повышен в вариантном исполнении до IP 54.

В процессе монтажа светильников серии HIGHTECH/ХАЙТЕК не требуется их разборка, а значит не нарушается класс защиты, сохраняется изначальная чистота оптической части. Благодаря такому решению, все заявленные производителем параметры, влияющие на основные потребительские свойства изделия, доходят от конвейера до потребителя в неизменном гарантированном качестве.

Сравнительные характеристики светильников серии HIGHTECH/ХАЙТЕК по моделям


*  — указан теоретически рассчитанный световой поток для используемых светодиодов
** — указан полный световой поток для светильника на основе лабораторных измерений
*** — указано потребление электроэнергии от сети переменного тока ~230-240 В, 50/60 Гц. Качество электроэнергии должно соответствовать ГОСТ 32144-2013
