ИСБ RUBEZH R3

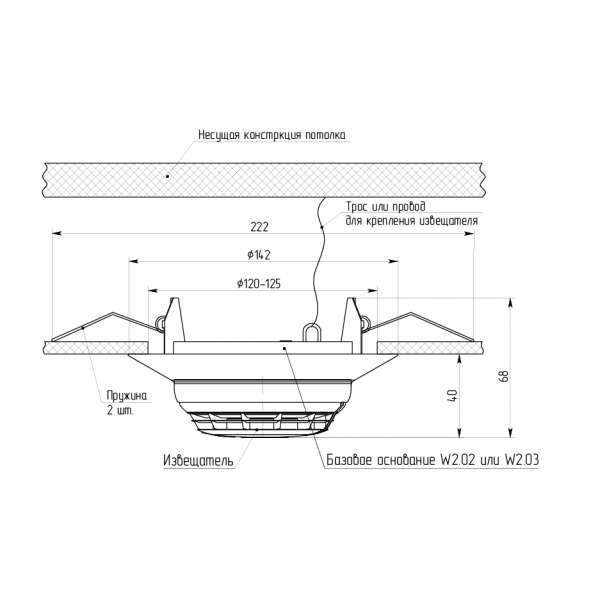

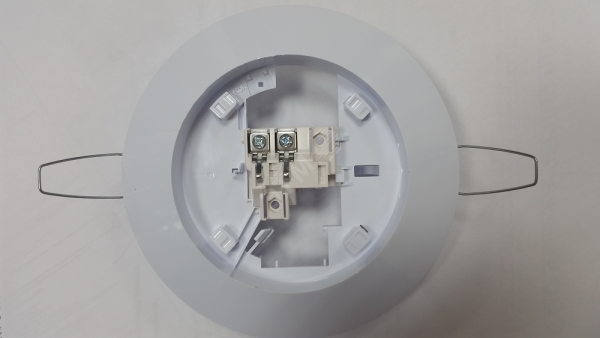

Базовое основание W2.02 (в упаковке)

Базовое основание W2.03 (в упаковке)

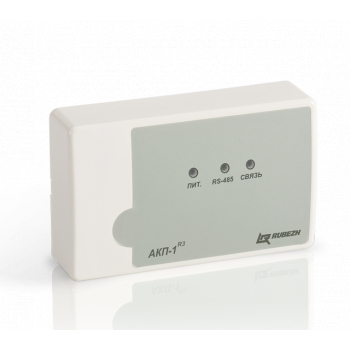

для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей. ФУНКЦИИ: • прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей. • Контроль подключенных устройств • Управление подключенными устройствами • Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором • Контроль вскрытия корпуса ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Питание от 10 до 14 В; • Количество приборов в интерфейсе RS-485 не более 30 • рабочий диапазон температур — от 0 до +40 °С

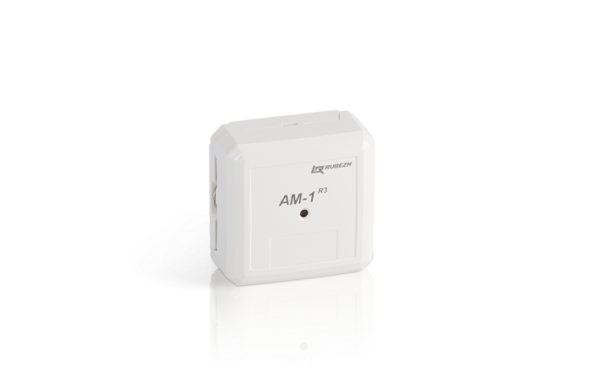

Адресная метка ФУНКЦИИ: Адресная метка формирует извещения в АЛС о срабатывании устройств с выходом «сухой контакт» в безадресных шлейфах. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • количество безадресных ШС — 1; • длина ШС — не более100м; • питание от адресной линии связи; • ток потребления 0,18 мА; • диапазон рабочих температур – от -25 до +60°С.

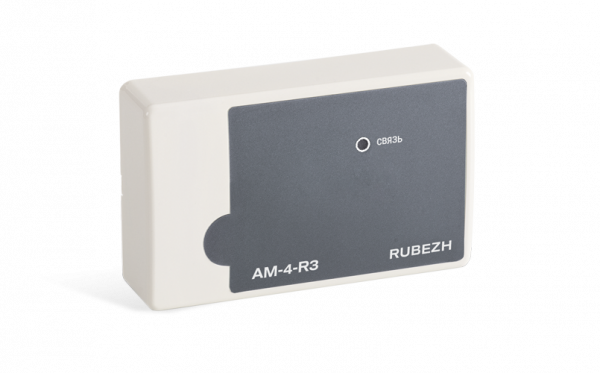

Адресная метка ФУНКЦИИ: Адресная метка формирует извещения в АЛС о срабатывании устройств с выходом «сухой контакт» в безадресных шлейфах. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • количество безадресных ШС — 4; • длина ШС — не более100м; • питание от адресной линии связи; • ток потребления 0,38 мА; • диапазон рабочих температур – от -25 до +60°С.

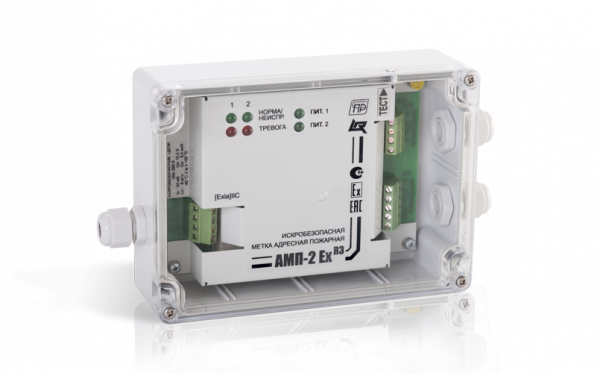

Адресная метка пожарная искробезопасная ФУНКЦИИ: Предназначена для обеспечения искробезопасности двух шлейфов сигнализации, непрерывного контроля их состояния, электропитания и приема сигналов от извещателей в них, и передачи информации по адресной линии связи на прибор. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • напряжение питания — 10-30 В; • собственный ток потребления от ИП 12 В — не более 70 мА; • собственный ток потребления от ИП 24 В — не более 40 мА; • напряжение в ШС для питания активных извещателей — 11±0,7 В; • количество безадресных ШС — 2; • диапазон рабочих температур – от -40 до +55°С.

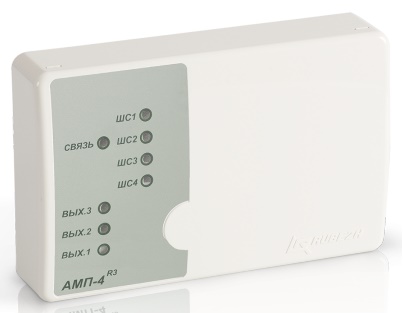

Адресная метка пожарная ФУНКЦИИ: Формирует извещения в АЛС о срабатывании неадресных пожарных извещателей в безадресных шлейфах, контроль неисправности (обрыв и короткое замыкание) шлейфов сигнализации, управление исполнительными устройствами с помощью электронных ключей, управление исполнительным устройством с помощью выходных переключающихся контактов реле типа «сухой контакт», питания и приема кода считывателя Proximity-карт и/или кодонаборного устройства с контроллером Wiegand. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • напряжение питания — 10,5-28 В (при подключении считывателя — только 12В); • собственный ток потребления от ИП 12 В — не более 35 мА; • собственный ток потребления от ИП 24 В — не более 25 мА; • количество безадресных ШС — 4; • количество выходов с контролем целостности линии — 2; • количество реле с выходом «сухой контакт» — 1; • количество подключаемых считывателей — 1; • диапазон рабочих температур – от -25 до +55°С.

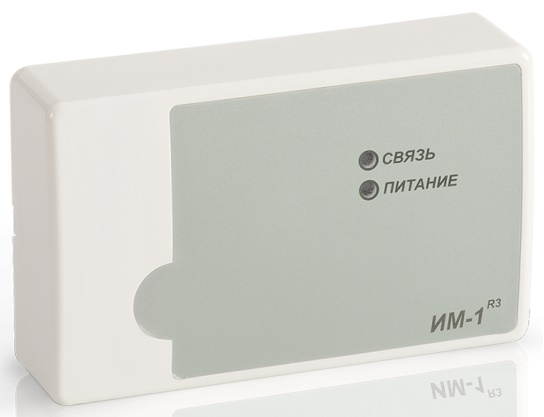

Модуль интерфейсный ФУНКЦИИ: Предназначен для подключения считывателя Proximity-карт и/или кодонаборного устройства по интерфейсу Wiegand, приема кода от считывателя и передачи данных в прибор по АЛС. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • напряжение питания — 12 В; • собственный ток потребления от ИП 12 В — не более 12 мА; • максимальная длина проводов линии связи модуля с кодонаборным устройством и/или считывателем – не более 50 м; • диапазон рабочих температур – от 0 до +55°С.

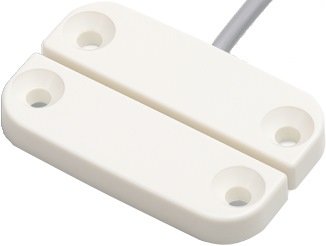

Извещатель охранный магнитоуправляемый адресный ФУНКЦИИ: Обнаружение несанкционированного проникновения на охраняемые объекты. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • питание от адресной линии связи; • ток потребления в дежурном режиме – не более 0,2 мА; • длина выводов – не менее 0,4 м; • диапазон рабочих температур – от -20 до +60°С.
